鏈輪對夾式刀形閘閥
鏈輪對夾式刀形閘閥:
鏈輪對夾式刀形閘閥主要性能規范
Chief Proprty And Specifieation
|
公稱壓力（MPa）
Normal Pressure
|
0.6、1.0、1.6 (150LB) |
殼體試驗（MPa）
Shell Test |
0.9、1.5、2.4 |
密封試驗（MPa）
Seal Teat |
0.66、1.1、1.8 |
工作溫度
Working Temperation |
≤100℃ |
使用介質
Applicable Medium |
紙漿、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
鏈輪對夾式刀形閘閥主要零部件材質
Material Of Main Part
| 體、蓋Body、Bonnet |
不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I |
| 閘板Disc |
碳鋼、不銹鋼
C.S、S.S |
| 閥桿Stem |
不銹鋼
S.S |
| 密封面Sealing |
橡膠、四氟、不銹鋼、硬質合金
Rubber、PTFE、S.S、Carbide Alioy |

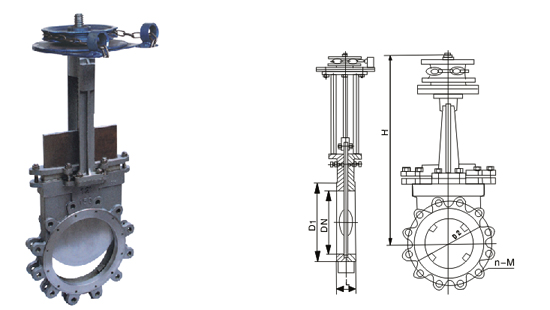

鏈輪對夾式刀形閘閥主要外形及連接尺寸
Main External And Connecting Dimensions(mm)
| MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
| 1.0 |
50 |
40 |
160 |
125 |
100
|
285 |
4-M16 |
200 |
| 65 |
48 |
180 |
145 |
120 |
298 |
4-M16 |
200 |
| 80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
| 100 |
60 |
215 |
180 |
155 |
365 |
8-M16 |
240 |
| 125 |
60 |
245 |
210 |
185 |
400 |
8-M16 |
240 |
| 150 |
62 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
| 200 |
76 |
335 |
295 |
265 |
540 |
8-M20 |
320 |
| 250 |
76 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
| 300 |
80 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
| 350 |
85 |
500 |
460 |
428 |
885 |
16-M20 |
450 |
| 400 |
93 |
565 |
515 |
482 |
990 |
16-M22 |
450 |
| 450 |
93 |
615 |
565 |
532 |
1100 |
20-M22 |
500 |
| 500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
500 |
| 600 |
130 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
| 700 |
135 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
| 800 |
140 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
| 900 |
140 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
| 1000 |
150 |
1220 |
1160 |
1115 |
2600 |
28-M30 |
|
| 1200 |
160 |
1450 |
1380 |
1325 |
2900 |
32-M36 |
|
| 1400 |
180 |
1675 |
1590 |
1525 |
|
36-M39 |
|
本產品適用法蘭: 國標JB 0.6mpa 1.0mpa 1.6mpa 美標ANSI 125LB 150LB 德標DIN 125LB 150LB 日標JIS 5k 10k
